HF Riego Excel: Evapotranspiración/Coeficiente de Cultivo

De
Este formulario se trata de un buscador de coeficientes de cultivo, los valores los obtiene de los publicados en el boletín 56 de la FAO.

Datos de entrada

Se debe seleccionar el grupo de cultivo y después el nombre del cultivo de una lista que se despliega, e inmediatamente se mostraran los resultados como Coeficientes de cultivo, etapas y fechas de siembra recomendados en el boletín 56 (Figura 1).

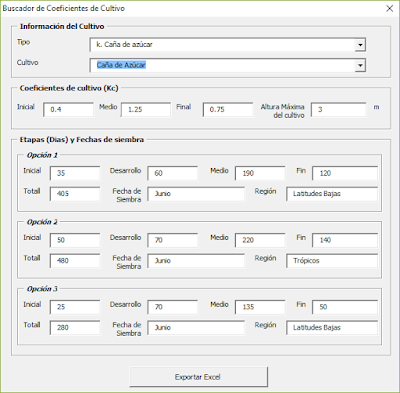

Figura 1. Ventana del formulario Coeficiente de cultivo

Cuanto se tenga los resultados de la búsqueda debe dar clic en el botón Exportar Excel para generar una hoja de excel similar a la que se muestra en la Figura 2.

Figura 2. Hoja de excel con resultados de la ventana Coeficiente de cultivo
